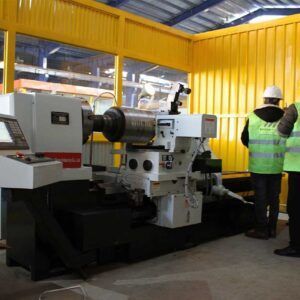

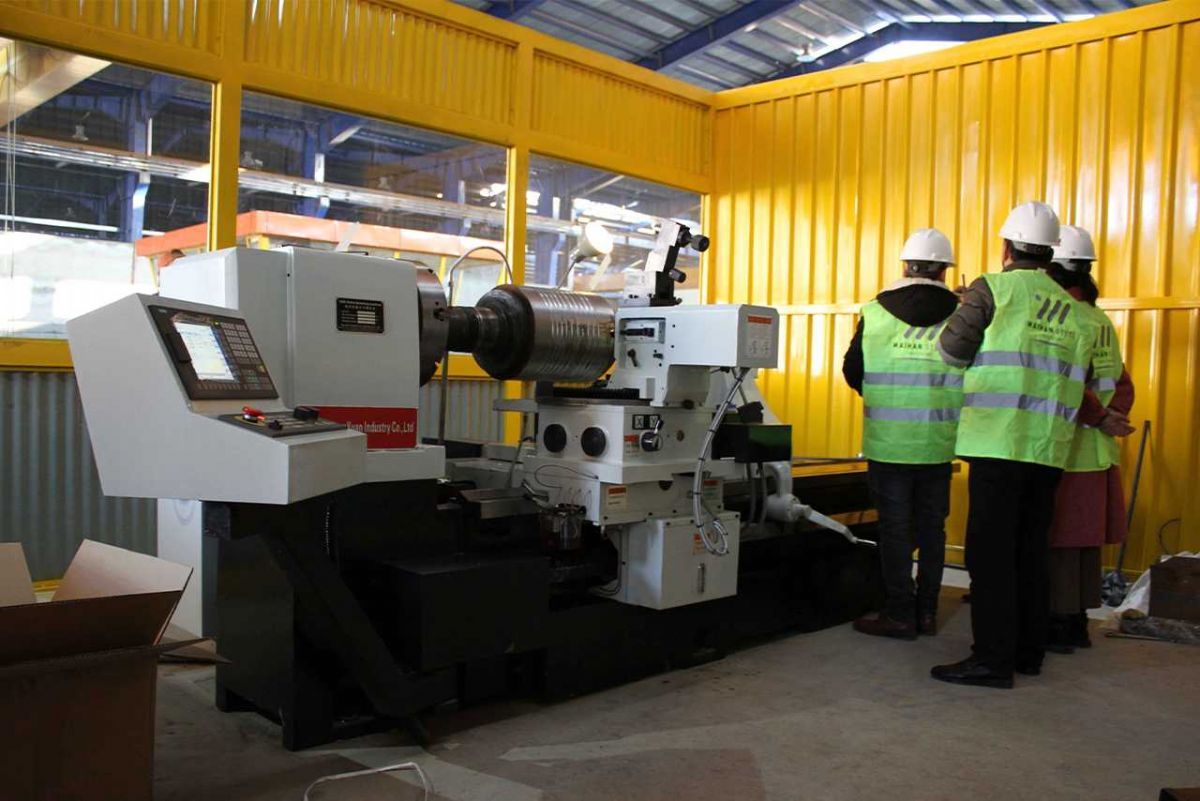

CNC машина за затребување (чекорење) и брендирање на валци, висока прецизност при обработка, висока ефикасност на сечење и безбедно работење.

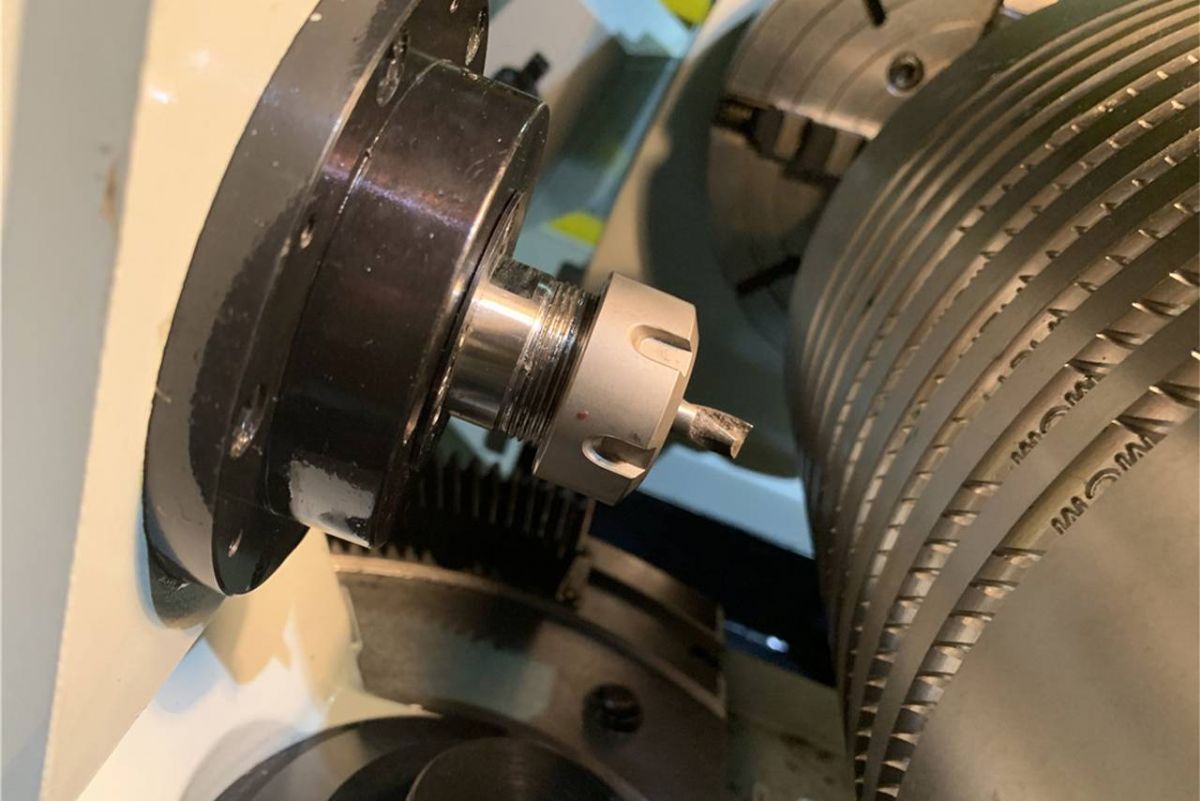

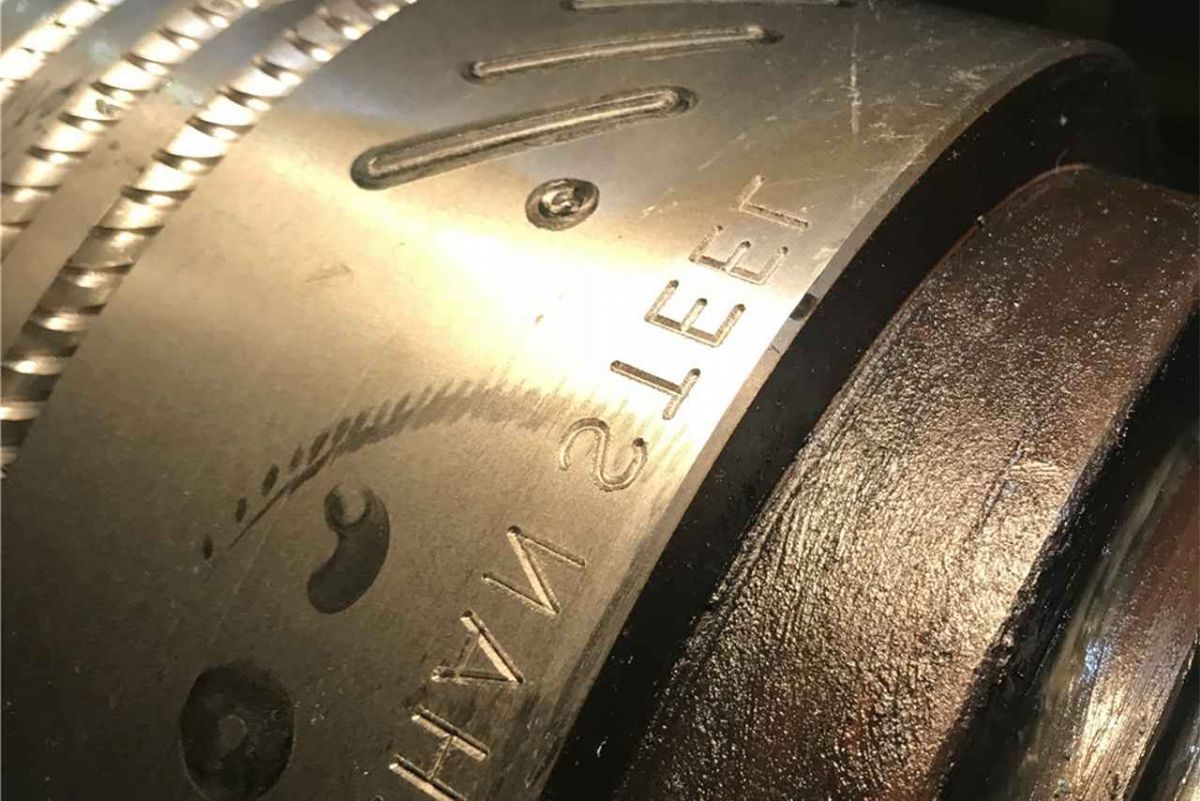

Сигурност и други предности, машината овозможува глодање на канали, промена на работната задача и испишување букви (маркирање) да се завршат во едно подесување, без потреба од секундарно стегање на валците. Таа е со двојна функција, може да врши затребување и брусење, соодветна за SG валци, HSS валци, валци од карбид и така натаму.
Description
| CNC Машина за затребување и брендирање на валци | ||
| Главни параметри | HY9350-ZF | HYK-500K |
| Макс. дијаметар на обработуван валец | φ100-φ500mm | φ100-φ560mm |
| Макс. должина на обработуван валец | 2500mm | 2500mm |
| Соодветно за спецификација на релјефен (арматурен) челик | φ6-φ50mm | φ6-φ50mm |
| Метод на сечење и глодање | Ротирачко сечење со глава за глодање / Сечење со "Fly-cutter" (летачки нож) | Одделна глава за глодање и глава за затребување |
| Брзина на вретеното (spindle) на работното парче | 0-30rpm | 0-30rpm |
| Конусен отвор за вратилото на главната рамка на главата | MT5# | MT5# |
| Дијаметар на стезната глава на вретеното | φ400mm | φ400mm |
| CNC систем | Siemens 808D | Siemens 808D |
| Моќност на главниот мотор | 380V/50HZ или прилагодено по желба | 380V/50HZ или прилагодено по желба |
| Димензии (L×W×H) | 4000×1580×1700 | 4500×160×1700 |
| Тежина на машината | 4700kg | 6500kg |
| Забелешки | Стандарден валец, Комплексен прстен, Карбиден прстен | Стандарден валец, Комплексен прстен, Карбиден прстен |
Лежиштето (телото) на машината е дизајнирано со три паралелни шини и структура за тешки работни услови. Ширината на лежиштето мора да биде 910mm, а ширината на самарчето (лизгачот) е 810mm. Телото е доволно круто и отпорно на вибрации за да биде соодветно за глодање на валци од волфрам карбид со висока цврстина и валци од челик за високи брзини (HSS).
Надолжното движење на големата супортна количка на машината е опремено со механизам за заклучување за да се осигура дека нема да излезе од позиција при обработка на валци со висока цврстина или при обемна машинска обработка.
Елиминиран е отпадниот жлеб предизвикан од поместување на центарот (оската).
